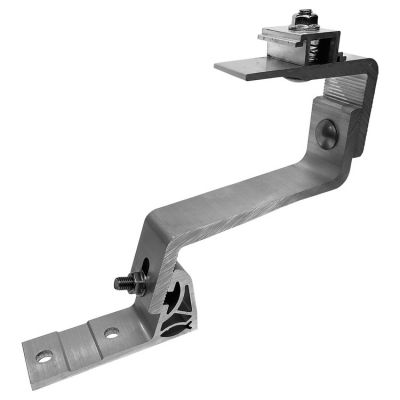

Gancio in alluminio per tegole e listelli GTA2
Gancio in alluminio a 2 regolazioni (verticale tegola inferiore - verticale tegola superiore) per installazione di impianti fotovoltaici su tutti i manti di copertura in tegole e listelli di spessore variabile.

Materiali

• Gancio in lega di alluminio AW 6060 T66 e AW 6082 T6 secondo EN 755-2:2016
• Bulloneria in acciaio inossidabile classe A2-70 secondo EN ISO 3506-1/2;2010

Vantaggi

• Doppia regolazione con zigrinatureantiscivolo per facilitare l’installazione;
• Base stretta: adatta per supporti continui;
• Interassi elevati: la grande caricabilità permette l’utilizzo di un minor numero di ganci;
• Deformazione controllata: progettato per non piegarsi e non danneggiare le tegole;
• Preassemblato: pronto all’uso senza la ecessità di ulteriori accessori;
• Resistente e leggero: realizzato in alluminio per resistere all’intera vita dell’impianto;
• Idoneo sia per profili Solar-light che Solar-fish tramite rotazione dell’elemento fermaprofilo.

Applicazioni

• Fissaggio di impianti fotovoltaici su manti di copertura in tegole sorrette da listelli di spessore variabile.
• Idoneo sia per profili Solar-light che Solar-fish tramite rotazione dell’elemento ferma profilo.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione dell‘impianto.
• Individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Stringere i bulloni delle connessioni regolabili prima di installare i profili.

• Altezza totale: 130 - 160;
• Peso: 0,43;
• Coppia di serraggio - T_inst - [Nm]: 10;
• Chiave di serraggio - SW - [mm]: 13;
• Carico raccomandato a compressione -

  F

  - [kN]: 2,17;
• Altezza fuori tegola inferiore - h₁ - [mm]: 55 - 67;
• Regolazione orizzontale ferma profilo - D - [mm]: 39 - 59;
• Confezione: 10;

• EAN: 8001132100370
• Codice fischer: 554119
